شیر برقی پنوماتیک (Solenoid Pneumatic Valve) یک نوع شیر کنترل است که از سیگنال الکتریکی برای باز و بسته کردن جریان هوای فشرده یا گازهای دیگر در سیستم‌های پنوماتیک استفاده می‌کند. این شیرها به کمک یک سولنوئید (سیم‌پیچ مغناطیسی) عمل کرده و جریان هوا را به سمت عملگرها (مانند سیلندرهای پنوماتیک) هدایت می‌کنند.

عملکرد شیر برقی پنوماتیک:

1. سیگنال الکتریکی: با ارسال جریان الکتریکی به سیم‌پیچ، میدان مغناطیسی ایجاد می‌شود.
2. حرکت مغناطیسی: میدان مغناطیسی باعث حرکت هسته مغناطیسی (سلونوئید) می‌شود.
3. باز یا بسته شدن مسیر: حرکت هسته باعث تغییر وضعیت دریچه‌ها شده و جریان هوا باز یا بسته می‌شود.
4. هدایت جریان هوا: هوای فشرده به سمت مسیر مشخص هدایت شده و عملگر فعال می‌شود.

اجزای اصلی شیر برقی پنوماتیک:

1. سولنوئید (Solenoid):
   • سیم‌پیچ الکتریکی که با ایجاد میدان مغناطیسی هسته را حرکت می‌دهد.
2. هسته مغناطیسی (Plunger):
   • قطعه فلزی که به کمک میدان مغناطیسی جابه‌جا می‌شود.
3. بدنه شیر (Body):
   • مسیرهای جریان هوا و قطعات داخلی را در بر می‌گیرد.
4. پورت‌های ورودی و خروجی:
   • برای اتصال خطوط هوای فشرده و انتقال جریان هوا.
5. فنر بازگشتی (Return Spring):
   • هسته را به موقعیت اولیه بازمی‌گرداند.
6. دریچه‌ها (Valves):
   • مسیر جریان هوا را باز یا بسته می‌کنند.

انواع شیر برقی پنوماتیک:

شیرهای برقی پنوماتیک بر اساس طراحی و عملکرد به دسته‌های مختلفی تقسیم می‌شوند:

1. بر اساس تعداد پورت‌ها:

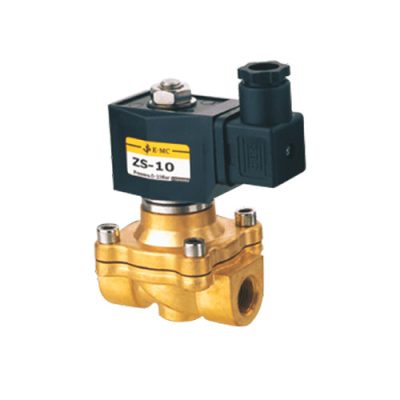

• 2/2: دارای دو پورت و دو وضعیت (باز یا بسته).
• 3/2: دارای سه پورت و دو وضعیت.
• 5/2: دارای پنج پورت و دو وضعیت.
• 5/3: دارای پنج پورت و سه وضعیت.

2. بر اساس نحوه عملکرد:

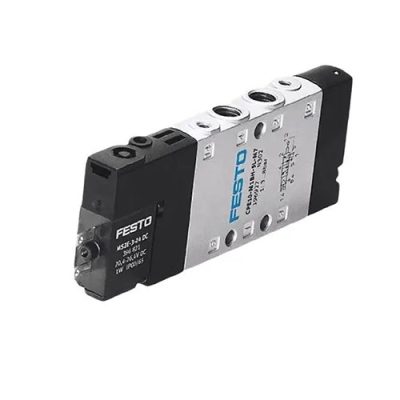

• شیر تک‌سولنوئیدی:
  • با یک سیم‌پیچ کار می‌کند و یک فنر بازگشتی دارد.
• شیر دو‌سولنوئیدی:
  • دارای دو سیم‌پیچ است و می‌تواند دو وضعیت را به صورت پایدار نگه دارد.

3. بر اساس نوع کنترل:

• شیر مستقیم (Direct-Acting):
  • مستقیماً مسیر جریان را باز یا بسته می‌کند.
• شیر غیرمستقیم (Pilot-Operated):
  • از یک سیگنال کوچک برای کنترل جریان اصلی استفاده می‌کند.

4. بر اساس جنس بدنه:

• آلومینیومی، برنجی، فولادی، یا پلاستیکی.

ویژگی‌های شیر برقی پنوماتیک:

1. کنترل خودکار:
   • عملکرد سریع و خودکار با استفاده از سیگنال الکتریکی.
2. دقت بالا:
   • کنترل دقیق جریان هوا در سیستم.
3. طول عمر بالا:
   • طراحی مقاوم در برابر شرایط مختلف.
4. سرعت عملکرد:
   • تغییر وضعیت سریع برای افزایش کارایی سیستم.
5. انعطاف‌پذیری:
   • قابلیت نصب در سیستم‌های مختلف پنوماتیک.

کاربردهای شیر برقی پنوماتیک:

1. کنترل عملگرهای پنوماتیک:
   • هدایت جریان هوا به سیلندرها و موتورهای پنوماتیک.
2. صنایع خودروسازی:
   • استفاده در خطوط تولید و مونتاژ.
3. صنایع غذایی و دارویی:
   • کنترل دقیق جریان هوا در فرآیندهای تولید.
4. سیستم‌های اتوماسیون صنعتی:
   • کنترل و هماهنگی تجهیزات در خطوط تولید.
5. تجهیزات پزشکی:
   • کنترل هوای فشرده در دستگاه‌های تنفسی و دیگر تجهیزات پزشکی.
6. سیستم‌های بسته‌بندی:
   • استفاده برای کنترل حرکت بازوهای رباتیک و دستگاه‌های بسته‌بندی.

مزایای شیر برقی پنوماتیک:

1. سرعت و دقت:
   • عملکرد سریع و دقیق.
2. کاهش هزینه‌ها:
   • به دلیل عملکرد خودکار و کاهش نیاز به نیروی انسانی.
3. طول عمر بالا:
   • طراحی مقاوم برای استفاده طولانی‌مدت.
4. ایمنی:
   • جلوگیری از خطرات ناشی از نشت یا خطاهای عملکرد.
5. سازگاری:
   • قابل استفاده در طیف گسترده‌ای از کاربردها.

معایب:

1. نیاز به برق:
   • برای عملکرد به سیگنال الکتریکی نیاز دارد.
2. حساسیت به آلودگی:
   • ذرات معلق در هوا یا روغن ممکن است عملکرد آن را مختل کند.
3. محدودیت در دما و فشار:
   • باید متناسب با شرایط محیطی انتخاب شود.

فاکتورهای مهم در انتخاب شیر برقی پنوماتیک:

1. تعداد پورت‌ها:
   • متناسب با نیاز سیستم.
2. فشار کاری:
   • باید تحمل فشار سیستم را داشته باشد.
3. نوع کنترل:
   • مستقیم یا غیرمستقیم بسته به کاربرد.
4. جنس بدنه:
   • باید مقاوم در برابر خوردگی و شرایط محیطی باشد.
5. ولتاژ کاری:
   • تطابق با منبع تغذیه الکتریکی سیستم.
6. نوع نصب:
   • امکان نصب مستقیم یا روی منیفولد.

برندهای معتبر تولیدکننده شیر برقی پنوماتیک:

1. Festo
2. SMC

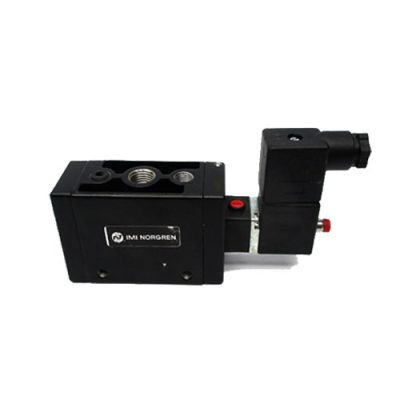

3. Norgren
4. Bosch Rexroth
5. Parker Hannifin

شیر برقی پنوماتیک به دلیل سرعت بالا، دقت، و سازگاری با سیستم‌های اتوماسیون صنعتی یکی از اجزای کلیدی در سیستم‌های پنوماتیک است. انتخاب درست این شیرها می‌تواند کارایی و ایمنی سیستم را بهبود بخشد.
