واحد مراقبت پنوماتیک یا یونیت مراقبت پنوماتیک وسیله است چندگانه که بر سر راه سیستم پنوماتیک قرار می گیرد که شامل تنظیم فشار هوا ورودی و خروجی , فیلتراسیون هوا ورودی , روغن کاری هوای خروجی می شود. واحد مراقبت پنوماتیک معمولا به صورت دو تکه و سه تکه در بازار موجود می باشد. سایزهای واحد مراقبت پنوماتیک معمولا به صورت 1/8 اینچ , 1/4 اینچ , 3/8 اینچ , 1/2 اینچ , 3/4 اینچ , 1 اینچ , 2 اینچ است. واحد مراقبت پنوماتیک بعد از کمپرسور هوا قرار می گیرد که هوای تولید شده در کمپرسور را به بالاترین کیفیت برساند.

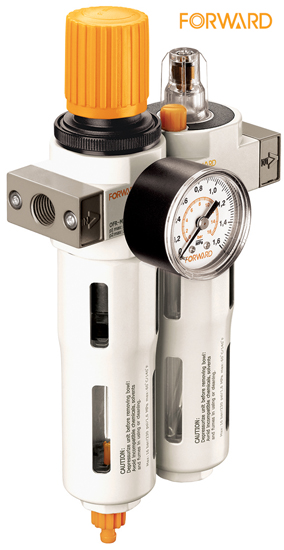

واحد مراقبت پنوماتیک دوتکه شامل : فیلتر رگلاتور + روغن زن
واحد مراقبت پنوماتیک سه تکه : فیلتر + رگلاتور + روغن زن
فیلتر در واحد مراقبت پنوماتیک چیست ؟
فیلتر دارای ساختاری است که یک عمل سیکلونیک برای هوای ورودی ایجاد می کند , این عمل برای گرفتن آب و ذرات از هوای ورودی موثر است که مانع از رسیدن آب و آلودگی به هوای خروجی می شود. فیلترها با واحد میکرون شناسایی و تعیین می شوند. فیلتر واحد مراقبت پنوماتیک معمولا با فیلتر 5 میکرون و 40 میکرون تهیه می شود. به طور مثال 40 میکرون یعنی ذرات بزرگتر از 40 میکرون را از هوا ورودی حذف می کند و اجازه عبور نمی دهد. برای فیلتر 5 میکرون هم بیشتر برای حذف بخار در هوا و روغن در هوا استفاده می شود.
رگلاتور واحد مراقبت پنوماتیک چیست ؟
رگلاتور یا رگولاتور وسیله است برای کنترل هوای ورودی و خروجی در سیستم پنوماتیک. رگلاتور از یک دیافراگم و فنر تشکیل شده است که می توان با چرخاندن شیر فشار هوای ورودی را به طور دلخواه تنظیم کرد. معمولا رگلاتور ها در سیستم واحد مراقبت 10 بار می باشند یعنی فشار هوای ورودی را از 0 الی 10 بار تنظیم می کنند.
روغن زن واحد مراقبت پنوماتیک چیست ؟
روغن یا روانکاری وسیله است برای وارد کردن مقدار کنترل شده روغن به جریان هوای خروجی در سیستم پنوماتیک که این کار باعث بیشتر شدن عمر و دیر خراب شدن تجهیزات پنوماتیک مانند جک ها , شیرهای پنوماتیک و … می شود.
